Назначение канализационных насосных станций. Область применения КНС:

Канализационная насосная станция предназначена для перекачки сточных вод от самотечного коллектора с заданным максимальным сбросом. до 80 м3 /час. к напорному коллектору с заданным максимальным напором до 35 м.

Технические характеристики КНС

Состав КНС. Комплект поставки канализационной насосной станции:

.

Канализационная насосная станция поставляется заказчику в комплектно-блочном исполнении:

1.1. Подземная часть (корпус)
1.2.Отдельно поставляется:
- насосы;
- поплавковые выключатели (в упаковке) - шт.;
- таль г.п. т;
- электрооборудование, в т.ч. шкафы управления насосами 2 (шт.), шкаф АВР, распред. щит и др.:

Монтаж насосов КНС, тали, электромонтажные работы, установка поплавковых выключателей, подключение насосов и поплавковых выключателей к шкафам управления, пуско-наладочные работы, гарантийное и сервисное обслуживание насосов производится по отдельным договорам с монтажными организациями и местным представительством фирмы – поставщика насосного оборудования

Устройство КНС:

Архитектурно-строительные решения канализационных насосных станций:

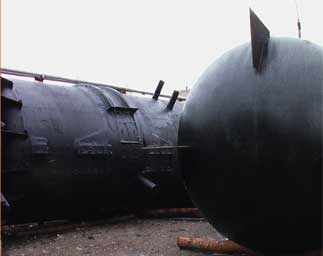

Подземная часть насосной станции выполняется в виде круглого в плане стакана, сваренного из стальных листов толщиной 10-12 мм. Диаметр подземной части КНС до 3000 мм; общая высота до 7500 мм, в т.ч. подземной части мм, надземной мм.

Днище станции выполнено диаметром 3624 мм и усилено ребрами жесткости высотой 400 мм. Выступающее кольцо 300 мм выполнено для создания при обратной засыпке пригруза из грунта и препятствует «всплытию» корпуса при высоком уровне грунтовых вод. Внутренние ребра жесткости устанавливаются для придания днищу большой прочности от деформаций и вибраций при работе насосов; для этой же цели на монтаже днище изнутри заливается бетоном В7.5 толщиной 200 мм (по нижнему уровню ребер жесткости).

Внутри корпуса размещена перегородка с ребрами жесткости, разделяющая внутреннюю часть корпуса на два отсека – сухой и мокрый, с установленными в нем двумя перепускными трубами диаметром 100 мм, лестницы-стремянки (по одной в каждом отсеке), и направляющие со столиком для решетчатого контейнера.

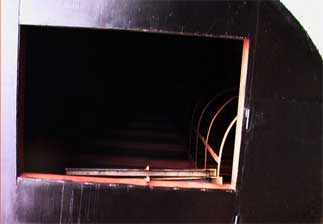

В верхней части корпуса выполнено перекрытие из рифленого листа = 6 мм по балкам из швеллеров; в перекрытии выполнены проемы над лестницами-стремянками, решетчатым контейнером, закрываемые крышками, и проем для установки оборудования и контроля за его работой, обнесенное ограждением высотой 1 м. Изнутри корпус, а также наружная поверхность пола, съемные щиты, внутренние технологические м.к. и трубопроводы окрашиваются эмалью БЭП 433. Снаружи корпус защищается битумной - каучуковой антикоррозийной мастикой БКМ-100.

Корпус канализационной станции устанавливается в открытом котловане (дно на отм. – ) на песчаную и бетонную подготовку (определяет проектная организация, привязывающая данную КНС к местным грунтовым условиям). После выверки корпус засыпается местным грунтом (или песком) с послойной трамбовкой равномерно по периметру, не допуская отклонения корпуса от вертикали (горизонтали) сверх нормы.

Технологические решения на канализационные насосные станции.

Для перекачки сточных вод используются насосы, обеспечивающие высокую эффективность работы насоса и наименьшее время простоя снижения сервисных затрат.

Для защиты насосов от крупных включений в сточных водах на выходе в корпус канализационной насосной станции установлен решетчатый контейнер с прозорами 30 мм, в направляющей рамке из уголков.
Для обслуживания насосов и решетчатого контейнера и возможности их подъема из корпуса по направляющим через проемы в верхней части (закрытых съемными щитами) предусмотрена таль грузоподъемностью т.

Количество отбросов составляет л/сутки. Отбросы удаляются из решетчатого контейнера в герметичный контейнер для твердых отходов (в поставку не входит) и периодически вывозятся от КНС с твердыми бытовыми отходами (мусор).

Вентиляция канализационных насосных станций.

Вентиляция насосной станции выполнена на основании действующих нормативных материалов:

• СНиП 2.04.05-91 «Отопление вентиляция и кондиционирование»;
• СНиП П-3-79 «Строительная теплотехника».

Проектом предусматривается приточно-вытяжная вентиляция, смешанная.
Установка входящих в комплект поставки электрооборудования (щитов управления насосами, щита АВР, распределительного щита) предусматривается в отапливаемом отдельном помещении (операторская). Прокладку электрокоммуникаций (надземных, подземных) между насосной станцией и операторской производить по проекту проектной организации, привязывающие настоящие канализационные насосные станции на объекте.
Питание электроэнергией осуществляется двумя взаиморезервируемыми кабельными линиями (через шкаф АВР) с учетом потребляемой электроэнергии счетчиками на каждом из двух вводов.

Гарантийные обязательства и срок службы на канализационные насосные станций.

1. Изготовитель гарантирует указанные в паспорте параметры по перекачке сточных вод при соблюдении правил эксплуатации.
2. Гарантийный срок службы насосного оборудования КНС - в соответствии с гарантийными обязательствами фирмы-поставщика насосов.
3. Расчетный срок службы до капитального ремонта - 25 лет.
